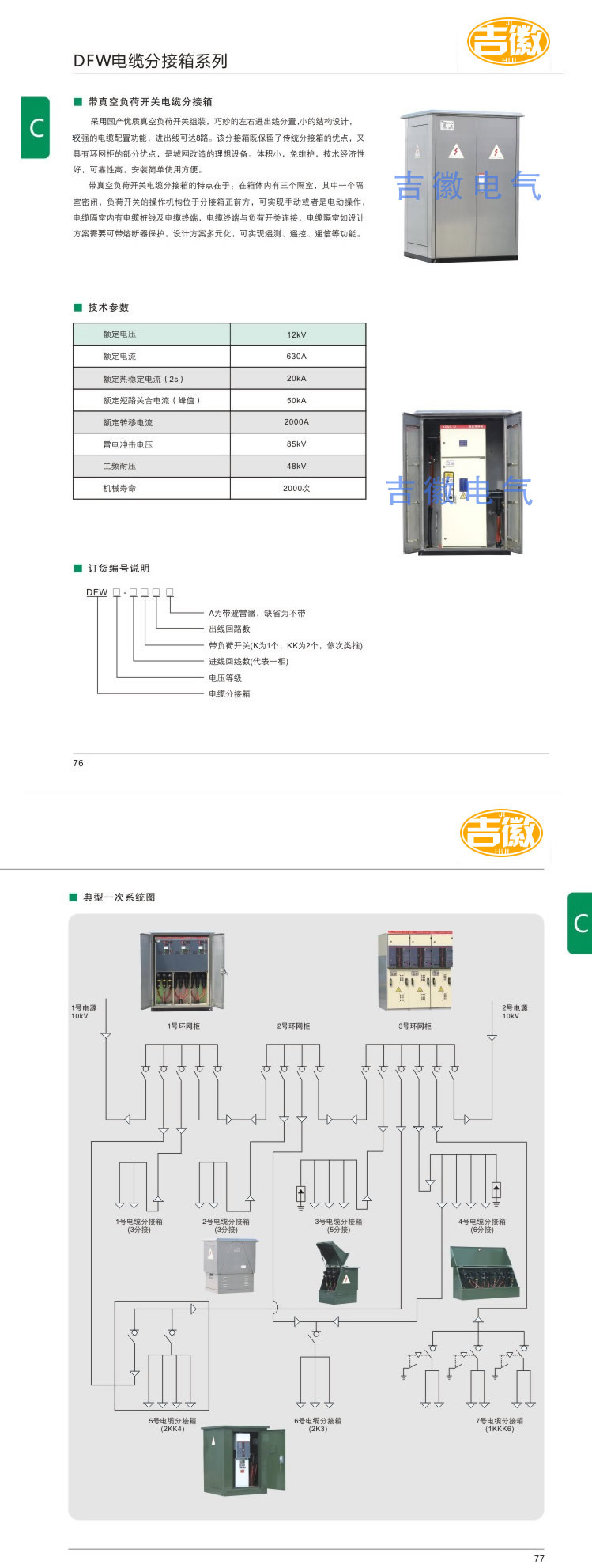

带开关的电缆分支箱的概述
带开关的高压电缆分支箱在电力系统10kV配网电缆化工程中，以一种经济、可靠、维护方便的接线方式替代原配网架空线中大量的分支成为一大难题，而带开关的电缆分支箱的出现彻底解决了这个问题，并且以它全绝缘、全密封的特性而使线路故障率大为降低，成为配网电缆化工程的首选设备。其简单、方便、灵活的联接组合方式，使它在某些场合下，可代替环网柜；必要场合下，可埋在地下或浸于水中，节省了设备和电缆的投资，提高了供电的可靠性，广泛适用于商业中心、工业园区及城市密集区。带开关的电缆分支箱开关按照结构形式和电缆接头种类的不同可分为带开关电缆分接箱、电缆开关分接箱、带开关电缆分接箱三种。
一、 带开关的电缆分支箱的特点：
1.采用我公司的SF6全绝缘、全密封模块，免维护设计。
2.全绝缘、全密封结构，可触摸型式，安全可靠，免维护，体积小、重
量轻、结构紧凑、安装简单，操作方便适用于各种恶劣环境，并满足防潮的要
求, SF6气室防护等级达到IP65。
3.体积小，便于安装和操作。
4.喷塑工艺和工序符合国际标准，抗腐蚀。
5以无毒、无味、绝缘强度高的SF6气体作为其绝缘介质，母排、连接
件、负荷开关、全部置于SF6气包中，真正实现户外型、全绝缘、全密封结构。
SF6气体年泄露率小于千分之0.25,箱体上装有SF6气体压力计，可随时检查气
体压力，通过RTU可远传到控制中心。
6接线采用全绝缘可触摸式电缆头，电缆接线安全、灵活。
7环网柜具备完善的防误操作功能。
8能够实现配网自动化。
9使用寿命：20年免维护。
二、带开关的电缆分支箱主要配置元件
1.带电显示器：安装极为方便，使用寿命长。
2氧化锌避雷器：T型全绝缘金属氧化锌避雷器，具有全屏蔽、可浸水、
可插拔、安装方便的特点。
3可触摸式电缆头：可触摸式电缆插头是全绝缘、全密封的终端电缆头。
额定电流630A适用于电缆截面25-500mm当与适合的套管或插头配合时，
提供全面和全密封可分离连接，可长期在水下和其他恶劣的条件下运行，无最
小相间安全距离要求。
4EKL4接地及短路故障指示器专为电网供电系统自动监控而设计的检测
装置，适用于35KV(含)以下高压开关设备及变配电系统。主要用于检测、
指示、传递故障信号和发送远程指示报警，同时还具备记忆和恢复功能。使维护人员
能精确判别故障发生的区间，提高故障分析的能力，以便迅速排除故障，缩小
停电区域，缩短停电时间。对确保电网安全运行，提高电网供电质量起着重要
作用。
- 带开关的电缆分支箱的使用条件
a. 周围空气温度：上限 +40℃，下限-30℃。
b. 海拔：设备安装场所的最大海拔高度2000m。
C. 安装地点无剧烈振动及颠簸，安装倾斜度不大于5º。
三、带开关的电缆分支箱的订货要求：
客户应向本厂提供以下数据：a、产品名称、型号、规格、进出线路数、数量及交货期限。b、分支箱内所装电器设备的名称、型号、规格和数量。c、箱壳材料（铁板或不锈钢外壳）及漆色选择，如无要求则按本厂标准供给。d、其它特殊要求。12其它其它其它其它因标准、参数与设计在不断发展改进.
