当前位置 : 首页 >JH STT-□/200 200A 25kV/35kV 双通套管接头
产品名称:双通套管接头

200A双通套管接头,与套管座相连实现单路与双路的转换。其中一路与单通套管接头有相似的功能,另一路连接肘型避 雷器(提高过压保护),或用于改变箱变的接线方式。

该产品主要用于美式箱变、户外环网开关柜等高压电气设备,与之相连常用的电缆附件有:肘型接头、肘型避雷器和套 管座。

其采用高品质的EPDM橡胶绝缘,双通套管内部先进的结构设计确保与肘型接头断开时正常灭弧。

独特的防倒转设计保证双通套管接头旋转至合适的安装位置且不影响连接性能。

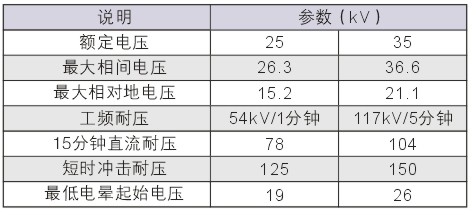

电压特性

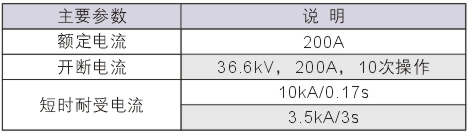

电流性能

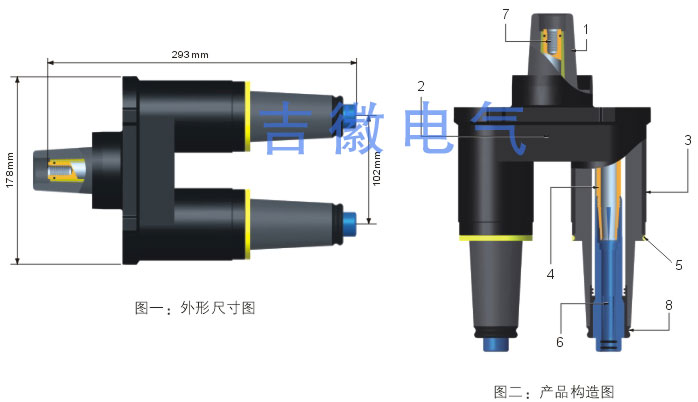

1、绝缘层:高品质,特殊工艺处理的EPDM绝缘橡胶增强了 产品的电气性能
2、力矩限位器:根据安装需要,可以360°调整双通的方向
3、外半导电层:预制EPDM导电橡胶符合IEEE592标准
4、铜质接头:特殊工艺处理的铜质接头
5、黄色定位圈:显示产品是否安装到位
6、消弧室:电缆接头插拔操作时,有效的消除电弧对产品的 影响
7、螺纹接口:3/8-16螺纹
8、锁槽:有高强度、耐高温的材料制成,使电缆接头稳固在 双通上
