当前位置 : 首页 >JH ZT-25/200 200A 25kV 肘型电缆接头
产品名称: 肘型电缆接头

25kV 200A插拔式电缆接头为全绝缘、全密封可带电触摸的插入式终端头,广泛应用于户外配电变压器,美式箱变,环 网柜,电缆分支箱,地埋式变压器及其它电气设备的连接。安装在T-II型电缆头200A的出线侧、200A母排上及美式箱变的单 通(或双通)套管接头和负荷转换接头等。测试点可安装带电显示器或故障指示器,以便查询设备带电状态和故障状态。

其采用高品质的EPDM(三元乙丙橡胶)绝缘,导电杆连接头具有灭弧材料,因此可在带电状态下操作,但不能切断短路 电流;可作为负荷开关开断200A的电流。

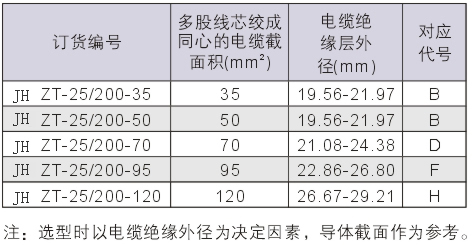

适用于25kV电缆截面为35 mm2 ~120 mm2的交联聚乙烯电缆。

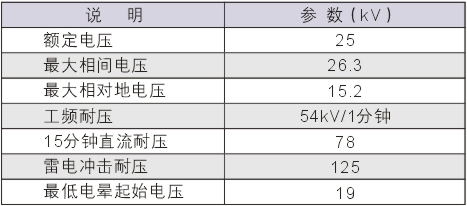

电压特性

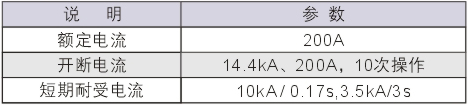

电流性能

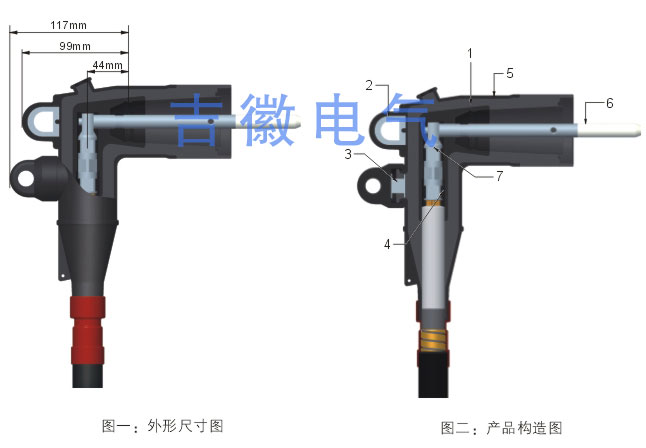

1、 绝缘层:特有的配方和混合技术确保预制EPDM绝缘橡胶 的优质品质
2、 操作环:一体模铸的不锈钢操作环带有弹簧夹固定点
3、 电压测试点:用于测试线路是否带电需要和带电指示器配合
4、 内半导电层:预制的EPDM导电橡胶有效的控制电气应力
5、 外半导电层:预制的EPDM导电橡胶与电缆屏蔽的配合实 现屏蔽连续,并确保外半导电层处于接地状态
6、 消弧插入棒:镀锡铜质导电棒带有消弧功能,用随箱提供 的刀形扳手将其拧进导电连接器中
7、 压接端子:根据电缆材质的不同,选择铜质压接端子或铜 铝压接端子





上海吉徽电气有限公司主要产品有高压电缆分支箱高压环网柜、冷缩终端(中间)电力电缆附件,预装式插拔头电力电缆附件, DFW系列35 kV电压等级及以下电缆分接箱、XGN系列环网柜、YBMP系列预装式变电站、ZGS系列组合式变压器、SF6高压负荷开关、VS1系列户内高压真空断路器,ZW32-12型户外高压真空断路器,DFW系列欧式美式电缆分支箱不锈钢壳体等。
